Productinformatie
Technische parameters
| Maximaal remvermogen | 2.500 pk (1.864 kW) |
| Maximale belasting op de drijfstang | 855,5 kW (192.325 lbf) |
| beroerte | 8" (203,2 mm) |
| Transmissiemodus | Transmissie met spiraalvormig tandwielpaar met dubbele ronde kolom |
| Overbrengingsverhouding | 6.353:1 |
| Afmetingen | 86,65*79,27*45,7 inch (2.201*2.013*1.161 mm) |
| Netto gewicht | 16.093 pond (7.300 kg) |
Inleiding tot het hydraulische uiteinde
| Productnaam | Productmodel | Productmateriaal | Belangrijkste specificaties | Externe afmetingen/mm |
| Hydraulische eindbehuizing/hydraulische eindmontage | QWS2500 | 4330V/17 - 4PH / 15 - 5PH | 3,75"/4,0"/4,5" / 5,0"/5,5" | 1323*581*506 |
| PLUNJERDIAMETER | VERMOGEN PER OMW | Verplaatsing bij pompstokers per minuut | |||||||||
| IN | GPR | 100 | 150 | 200 | 250 | 300 | |||||
| GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | GPM | PSI | ||
| 3 1/4 | 1.44 | 144 | 20000 | 218 | 14285 | 288 | 10715 | 380 | 8570 | 475 | 6489 |
| 3 1/2 | 1.67 | 167 | 17260 | 251 | 12295 | 334 | 9240 | 418 | 7386 | 551 | 5600 |
| 3 3/4 | 1.91 | 191 | 15020 | 287 | 10755 | 382 | 8080 | 479 | 6455 | 630 | 4900 |
| 4 | 2.17 | 217 | 13205 | 328 | 9465 | 434 | 7110 | 543 | 5685 | 716 | 4318 |
| 4 1/2 | 2.75 | 175 | 10495 | 413 | 7470 | 550 | 5819 | 688 | 4489 | 909 | 3400 |
| 5 | 3.4 | 340 | 8450 | 510 | 6060 | 680 | 4640 | 850 | 3630 | 1122 | 2760 |
| 5 1/2 | 4.11 | 411 | 6985 | 617 | 5000 | 822 | 3755 | 1028 | 3000 | 1356 | 2275 |
| 5 3/4 | 4040 | 449 | 6390 | 674 | 4580 | 898 | 3435 | 1128 | 2750 | 1482 | 2080 |
| 6 | 4.89 | 489 | 5879 | 734 | 4208 | 978 | 3195 | 1228 | 2525 | 1619 | 1910 |
| 6 1/2 | 5.74 | 574 | 5000 | 861 | 3585 | 1148 | 2690 | 1435 | 2180 | 1894 | 1680 |

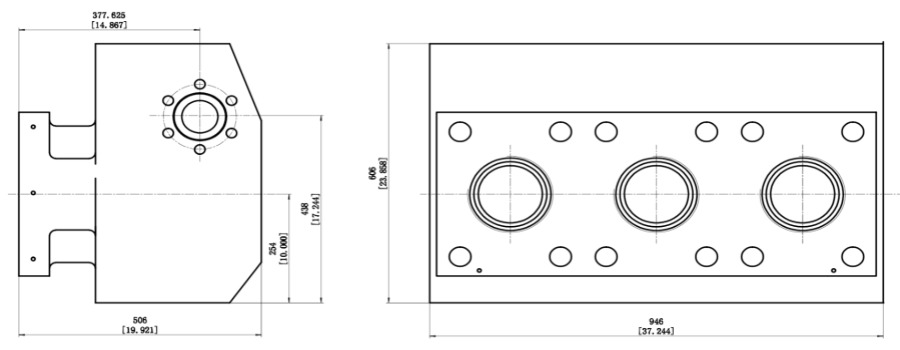

| QWS2500 Externe afmetingen hydraulisch uiteinde |
 |
De QWS2500 roestvrijstalen vloeistofuiteinde is een hoogwaardige keuze geworden op het gebied van vloeistoftransport dankzij zijn uitstekende materiaalkeuze en procesinnovatie.
Wat de grondstoffen betreft, zijn de kerncomponenten geselecteerd uit hoogwaardige roestvaste staalsoorten zoals 17-4PH en 15-5PH, gecombineerd met gelegeerde staalsoorten zoals 4330V, N-14 en N-22, om een solide kwaliteitsbasis te bouwen. Het is vooral de moeite waard te vermelden dat, hoewel de kosten van het geselecteerde roestvrij staal twee keer zo hoog zijn als die van gelegeerd staal, het een levensduur van meer dan vier keer kan bereiken, wat op lange termijn economische voordelen voor de gebruikers oplevert.
Tijdens het productieproces, waarbij gebruik wordt gemaakt van smeedapparatuur met een hoog tonnage, wordt geavanceerde technologie gebruikt om een redelijke smeedverhouding en korrelhomogenisatie te garanderen, en wordt het ferrietgehalte strikt gecontroleerd op ≤3%, waardoor de kwaliteit van de grondstoffen vanaf de bron wordt gegarandeerd. Het precieze proces van smeden uit één stuk en warmtebehandeling uit één stuk geeft het product verder een stabiele sterkte en taaiheid, waardoor het rustig kan omgaan met complexe werkomstandigheden.
Op het gebied van structureel ontwerp heeft het vloeistofuiteinde veel innovaties laten zien. De binnenholte heeft geoptimaliseerde ontwerpen zoals het kaartsleuftype, het lampafdekkingstype en het excentrische beugeltype, en na een versterkende behandeling zijn de slijtvastheid en drukweerstand aanzienlijk verbeterd. Tegelijkertijd vormen de verbeteringen in het grondstoffenontwerp van de belangrijkste accessoires, zoals het kleplichaam, de klepzitting en de plunjer, een synergetisch effect met de versterking van de binnenholte, waardoor de algehele levensduur aanzienlijk wordt verlengd.
Bovendien biedt de QWS2500 een verscheidenheid aan externe formaten van 52 inch, 56 inch en 60 inch, die perfect passen bij de reguliere pompwagens op de markt en voldoen aan verschillende vloeistoftransportbehoeften met uitgebreide voordelen.
